SMW-Autoblock und SMW-Electronics erweitern ihre SLX-Langhubspanner um kompakte Varianten: den hydraulischen SLX Digit 230 Compact und den vollelektrischen SLX eMotion 335 Compact. Beide verfügen über ein integriertes Wegmesssystem, mit dem sich der Öffnungshub stufenlos an unterschiedliche Bauteilgeometrien anpassen lässt – für mehr Flexibilität und kürzere Rüstzeiten, insbesondere bei kleineren Maschinen sowie mittleren und kleinformatigen Werkstücken.
Der SLX Digit 230 Compact ist mit 200 mm deutlich kürzer als das Standardmodell, bietet 35 mm Hub je Backe und bis zu 39 kN Spannkraft. Er unterstützt Bauteilerkennung per Airsensing (optional eSensing) und ist inklusive Backenschnellwechsel per Roboter für Automatisierung bis hin zu mannlosen Schichten ausgelegt.
Der SLX eMotion 335 Compact arbeitet 100% elektrisch, erreicht 55 mm Hub je Backe und bis zu 27 kN Spannkraft. Über das Wegmesssystem lassen sich Backenposition und Spannkraft stufenlos einstellen und überwachen; per Profinet kann er in die Maschinensteuerung integriert und für mannlose Fertigung programmiert werden (optional mit eSensing zur Lagekontrolle).
* Diese Inhalte wurden mithilfe von Künstlicher Intelligenz erstellt und können Fehler enthalten.
placeholder
‚Große Brüder‘ bekommen Nachwuchs – AMB Stuttgart 2026: Halle 1, Stand F40
Kompaktgrößen für Langhubspanner
SMW-Autoblok und SMW-Electronics bauen den Anwendungsbereich ihrer SLX-Langhubspanner weiter aus. Die Unternehmen bieten SLX Digit und SLX e-Motion nun jeweils in einer Kompaktversion an. Damit profitieren Anwender auch für die Bearbeitung mittlerer und kleiner Bauteile von den Vorteilen der digitalisierten und mechatronischen Komponenten.

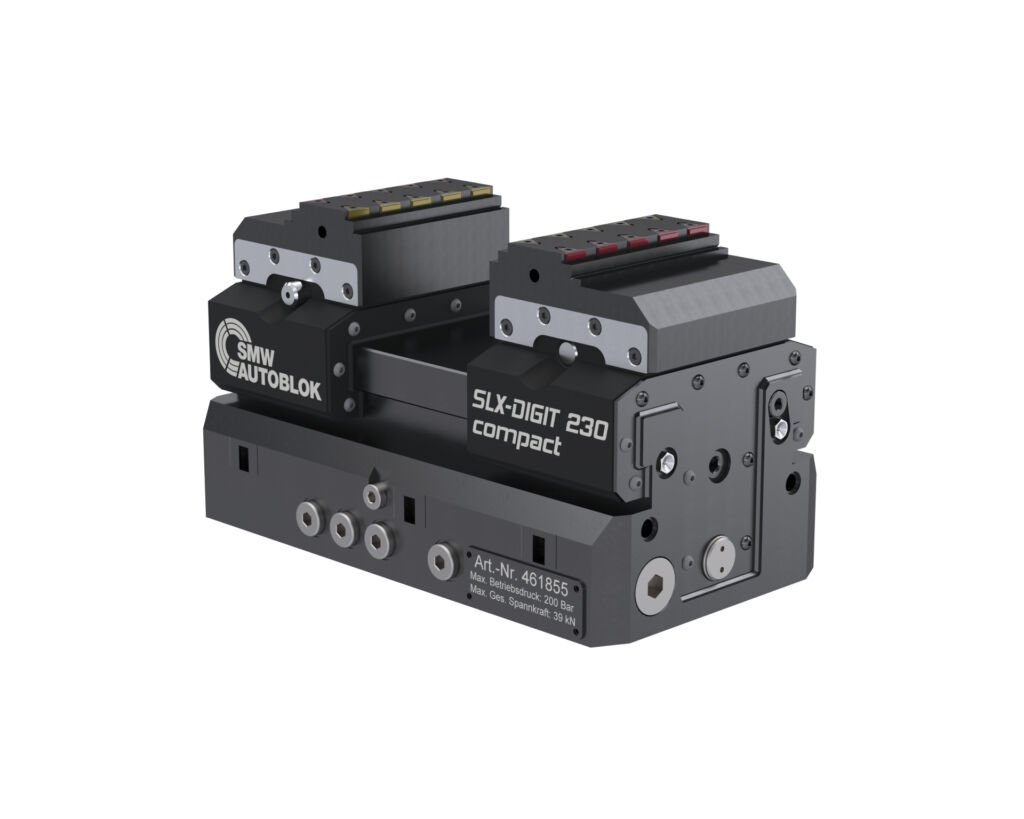

Der hydraulische Langhubspanner SLX Digit 230 Compact überzeugt mit stufenlosem Hub und einem automatisierten Backenwechsel bei geringem Platzbedarf. – Bild: SMW-Autoblok Spannsysteme GmbH
Der hydraulische SLX Digit und der mechatronische SLX e-Motion verfügen über ein integriertes Wegmesssystem, das den Öffnungshub stufenlos an jede Bauteilgeometrie anpassen lässt. Damit sorgen die Langhubspanner für eine hohe Flexibilität und kurze Rüstzeiten in der Werkstückbearbeitung. Mit den neueren Varianten SLX Digit 230 Compact und SLX e-Motion 335 Compact bedient SMW die Nachfrage nach variablen Spannsystemen für kleinere Maschinen sowie mittlere und kleinformatige Bauteile.
Auch im Kompaktformat automatisierbar
Der SLX Digit 230 Compact nimmt mit einer Länge von 230mm ein gutes Drittel weniger Platz in Anspruch als sein ‚großer Bruder‘ SLX Digit mit 335mm Länge. Mit einem Hub je Backe von 35mm erlaubt er die Bearbeitung eines breiten Spektrums an Werkstückgeometrien. Seine Spannkraft bis zu 39kN bietet ein hohes Maß an Sicherheit für eine hohe Zerspanungsleistung. Die Kompaktversion verfügt über alle bewährten Stärken des SLX Digit.

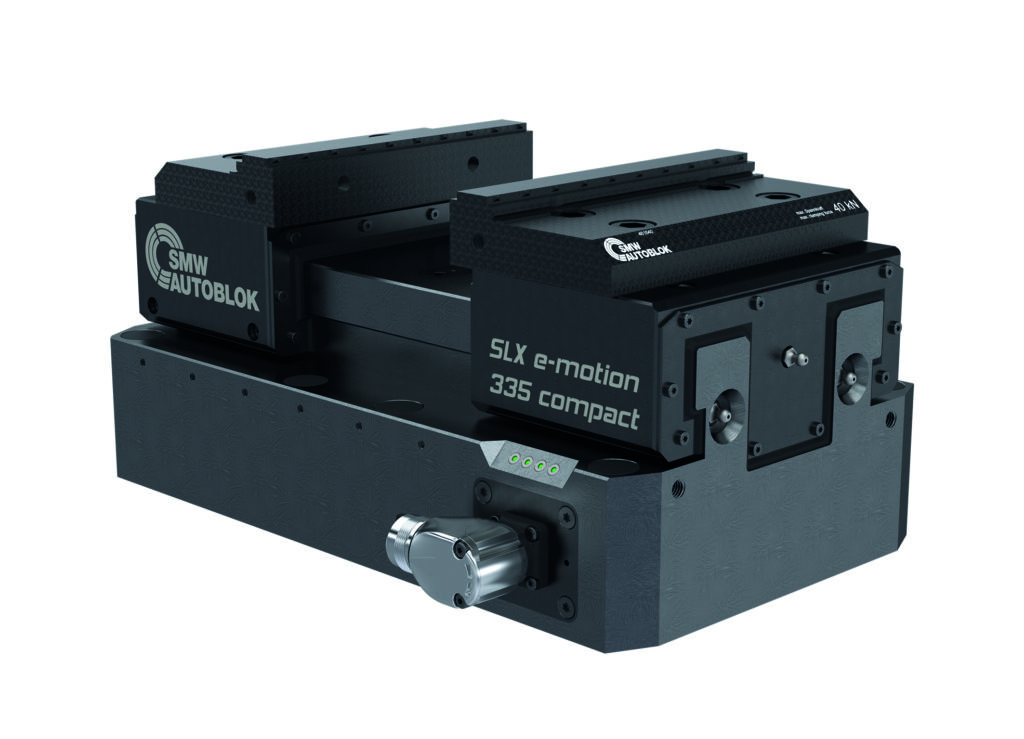

Der mechatronische Langhubspanner SLX e-Motion 335 Compact befähigt zu vollautomatischen Bearbeitungsabläufen für mittlere Bauteilgrößen. – Bild: SMW-Autoblok Spannsysteme GmbH
Dazu gehört neben dem integrierten Wegmesssystem auch die standardmäßige Bauteilerkennung mittels Air Sensing, die optional durch die induktive SMW-Lösung e-Sensing ersetzt werden kann. Damit – plus dem möglichen Backenschnellwechsel per Roboter – ist auch der SLX Digit 230 Compact ein hydraulischer Langhubspanner, der automatisierbar ist.
Befähigt zu vollständig mannlosen Fertigungsschichten
Der zu 100 Prozent elektrisch betriebene SLX e-Motion 335 Compact erweitert die Reihe der mechatronischen Langhubspanner. Bei einem Hub je Backe von 55mm erzielt er eine Spannkraft bis zu 27kN. Dadurch können mit ihm mittlere bis große Werkstücke in einer breiten Variabilität bearbeitet werden.
