Werkzeugmaschinen und Bearbeitungszentren produzieren große Mengen unterschiedlicher, teilweise heißer Späne, Metallpartikel oder auch Emulsionen, die Leitungen und Schläuche beschädigen können. Ein Schaden zieht dann im schlimmsten Fall den Ausfall der gesamten Produktion nach sich.
Geprüfte Dichtigkeit

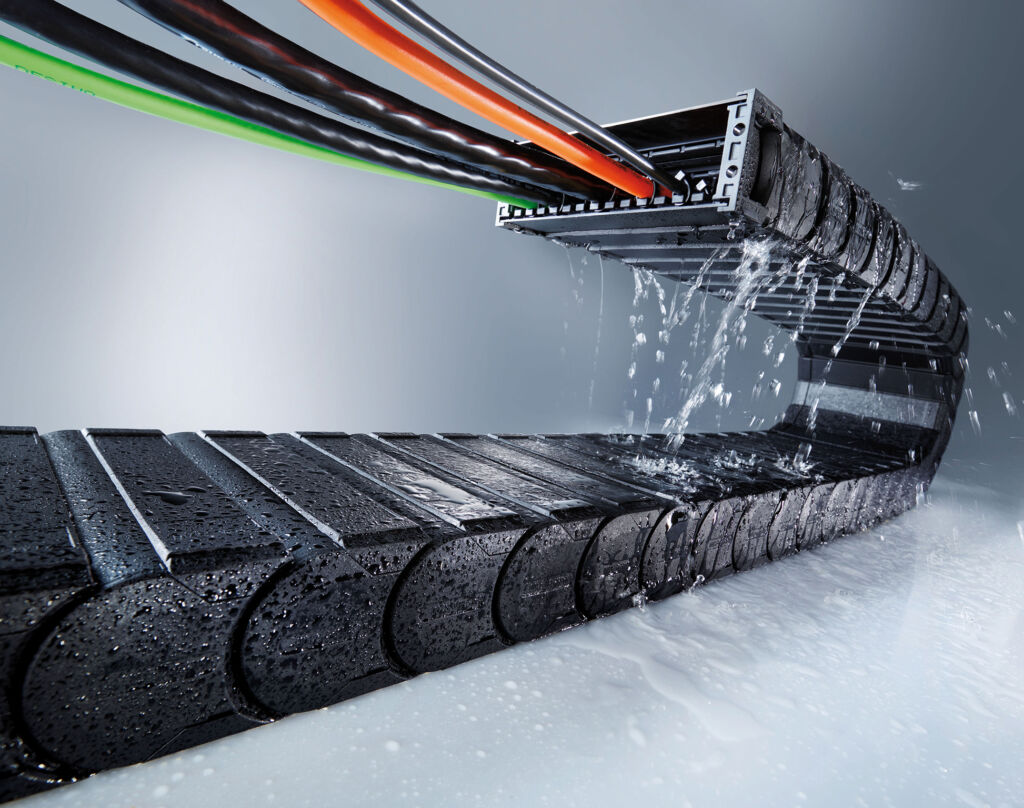

Die besonders dicht konstruierten Vollkunststoff-Ketten der TKA-Serie von Tsubaki Kabelschlepp halten Staub, Späne und Spritzwasser zuverlässig ab und verhindern so unter anderem das Eindringen von Kühl- und Schmiermitteln. Durch die Kapselung des Anschlagsystems und der Bolzen-Bohrungsverbindung sind selbst große Mengen zerstäubtes Öl und umherfliegende Teilchen bei der Reinigung des Arbeitsraums kein Problem mehr. Dieser hohe Schutz der verlegten Leitungen bis in den Anschlussbereich wurde für die Typenreihe TKA55 in den Breiten 50-175mm durch den TÜV Nord nach IP54 geprüft und bestätigt.
Sichere Führung über große freitragende Längen
Weitere wesentliche Produkteigenschaften der TKA-Serie sind eine optimierte Geometrie der Kettenglieder, eine hohe Torsionssteifigkeit sowie ein dreifaches Anschlagsystem, das auch große freitragende Längen zulässt. Für Wartungsfreundlichkeit sorgt der in jeder Position einfach von der Seite zu öffnende Deckel ebenso wie die glatte schmutzabweisende Oberfläche. Der Innenraum der Energieketten lässt sich durch die horizontale und vertikale Aufteilungsmöglichkeit optimal nutzen.
Die geschlossene Energieführung der TKA-Serie ist in den Teilungen (in mm) 30, 38, 45 und 55 lieferbar. Dabei sind verschiedene Innenbreiten zwischen 15 und 250mm verfügbar. Die Innenhöhe beträgt zwischen 20,5 und 45mm. Anwendungs- und typenabhängig erlaubt die TKA im freitragenden Einsatz einen Verfahrweg bis 6,5m; bei gleitenden Anwendungen sind Verfahrwege bis zu 150m möglich. Abhängig von den Einsatzbedingungen sind Zusatzlasten bis 15kg/m sowie eine Verfahr-Beschleunigung bis zu 50m/s2 realisierbar.
