3D-Qualitätsprüfung in Koordinatenmessmaschinen

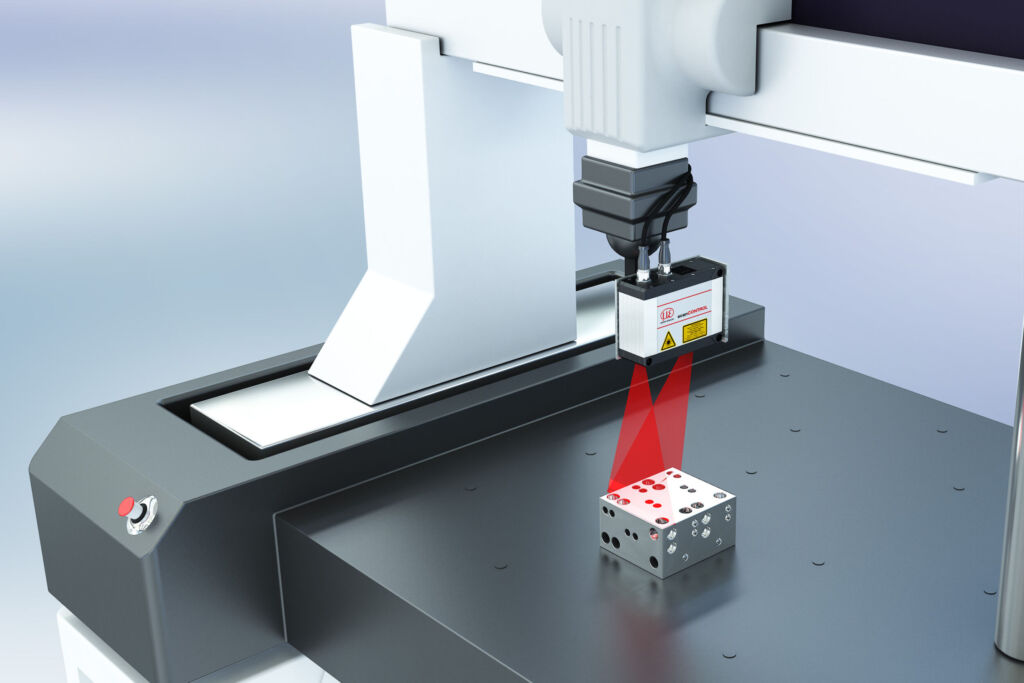

Zur Qualitätssicherung und für das Reverse Engineering kommen Laser-Profil-Scanner von Micro-Epsilon der Reihe ScanControl in Koordinatenmessmaschinen (CMM) zum Einsatz. Ein spezieller CMM Triggerausgang des Sensors synchronisiert den Messzeitpunkt exakt mit der Messposition. Im Gegensatz zu einer herkömmlichen Triggerung erfolgt die Messung somit ohne Zeitversatz; das erhöht die Präzision bei Aufnahmen aus unterschiedlichen Richtungen während der Bewegung.
Der Sensor überträgt die erfassten Rohdaten in hoher Qualität und nach GigE Vision Standard in ein Gesamt-Koordinatensystem. Dies erfolgt mit hoher Geschwindigkeit von bis zu 10 Millionen Punkten/Sekunde. Dank der kompakten Abmessungen des Sensors, dem geringen Gewicht sowie dem integrierten Controller kann der Messaufbau platzsparend erfolgen. Gleichzeitig erlauben diese Eigenschaften hohe Bewegungsgeschwindigkeiten und eine flexible Integration in verschiedene Applikationen. Die große Modellvielfalt der ScanControl Sensoren gestattet Anpassungen an Tisch- und Objektgrößen sowie Materialien. Aufgrund der Vielzahl an verfügbaren Schnittstellen lässt sich der Sensor mit nahezu jeder Tischsteuerung in Betrieb nehmen.
