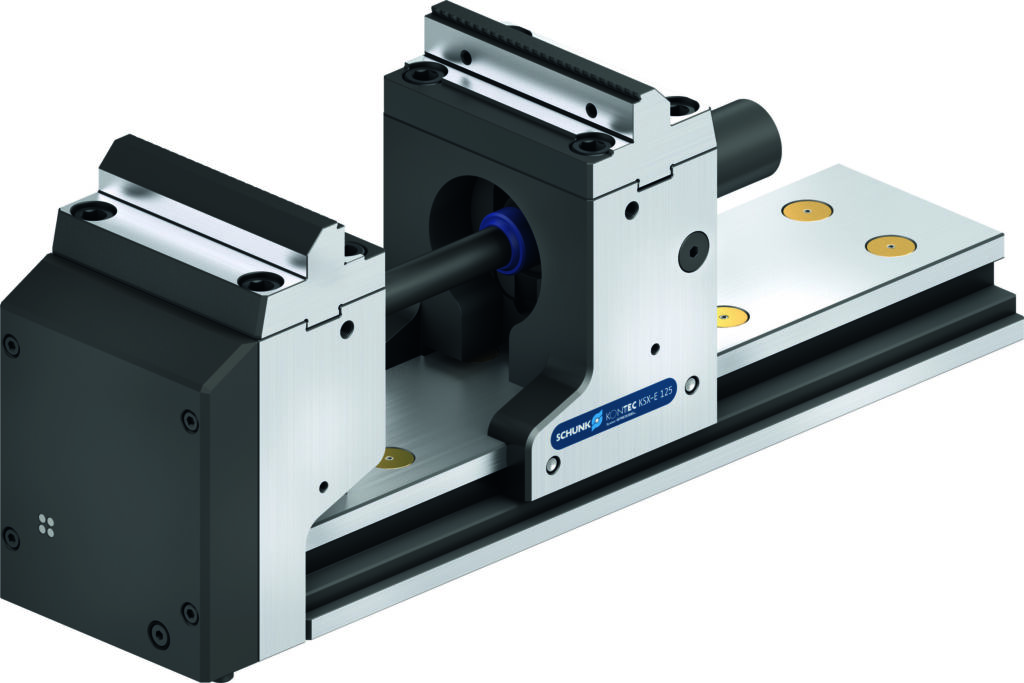

Digitale Technologien gestatten, Fertigungsprozesse energieschonender, effizienter und flexibler zu gestalten. Sie sind Schlüsselbausteine für eine „Healthy Factory“, eine gesunde und wirtschaftlich erfolgreiche Produktion. Mit diesem Ziel gestaltet Schunk auch seine Spannmittel zunehmend parametrierbar und vernetzbar. Die Vorteile zeigen sich vor allem bei der Bearbeitung kleiner und mittlerer Losgrößen sowie bei der transparenten Prozessüberwachung. Hierfür hat der Anbieter seine bewährten 5-Achs-Spanner der KSX-Serie um eine elektrisch angetriebene Variante mit frei programmierbarem Spannhub ergänzt – den Kontec KSX-E.
Prozessüberwachung digitalisiert
Angesteuert wird der neue Kontec KSX-E mit 24 Volt DC über bodenseitige Federkontakte oder mit einer seitlichen kabelgebundenen Steckverbindung. Alle programmierbaren Parameter wie Spannkraft, Spannhub oder Backenposition können zeitgleich überwacht und über die integrierte IO-Link-Schnittstelle an die Maschinensteuerung übertragen und dort ausgewertet werden. Beim IO-Link handelt es sich um eine feldbusunabhängige Punkt-zu-Punkt-Verbindung, bei der sich das Spannmittel über einen IO-Link-Master in das entsprechende Feldbussystem einbinden lässt. Zukünftig soll es möglich sein, die Daten auch via Funk oder kabelgebunden an eine App zu übertragen und einzustellen.
Beste 5-Seiten-Zugänglichkeit
Ein großer Spannbereich von bis zu 420mm und die Backenvorpositionierung machen den Kontec KSX-E besonders flexibel für die automatisierte Maschinenbeladung mit hoher Teilevarianz. Dank seiner Geometrie mit sehr hohen Backen gewährleistet der Spanner eine optimale Zugänglichkeit für die 5-Seiten-Komplettbearbeitung auf 5-Achs-Maschinen. Die oben liegende Spindel sorgt für ein Einleiten der Spannkraft direkt unterhalb des Werkstücks und verhindert so ein Aufbäumen der Backen. Die stufenlos programmierbare Spannkraft bis zu 40kN pro Backe sorgt parallel dafür, dass das Werkstück selbst bei minimalen Spannflächen prozess- und vibrationssicher gespannt werden kann. Auch unter Einfluss von Spänen, Schmutz oder Kühlschmierstoff arbeitet der Spanner zuverlässig. Dank seiner Komplettabdichtung und -kapselung sind auch Elektronik und Aktorik ausgezeichnet geschützt.
Das umfangreiche Backenportfolio an System- und Aufsatzbacken des Anbieters rundet das Gesamtpaket des Kontec KSX-E ab. Passende Spannbacken sind über den digitalen Schunk Spannbacken-Quickfinder leicht zu finden. Der Kontec KSX-E wird ab dem ersten Quartal 2025 in der Baugröße 125 angeboten.
