Als Maschinenfabrik 1885 in Wuppertal gegründet, ist Gebr. Becker heute in vierter Generation inhabergeführt ein international führender Hersteller auf dem Gebiet der Vakuum- und Drucklufttechnologie. Um die eigene Fertigung weiter zu verbessern, stellt der Betrieb sukzessive auf eine Linienfertigung um. Dabei sind vor allen Dingen die Mitarbeiter der Abteilung Mechanical Technology gefragt. Dirk Schmidt ist dort Manager Fertigungstechnologie und für die Neumaschinenbeschaffung verantwortlich. Er plant die Prozesse und kümmert sich um die Ausstattungen der Maschinen mit Werkzeugen, Vorrichtungen und Spannmitteln.
Prozesse vereinfachen und Output steigern

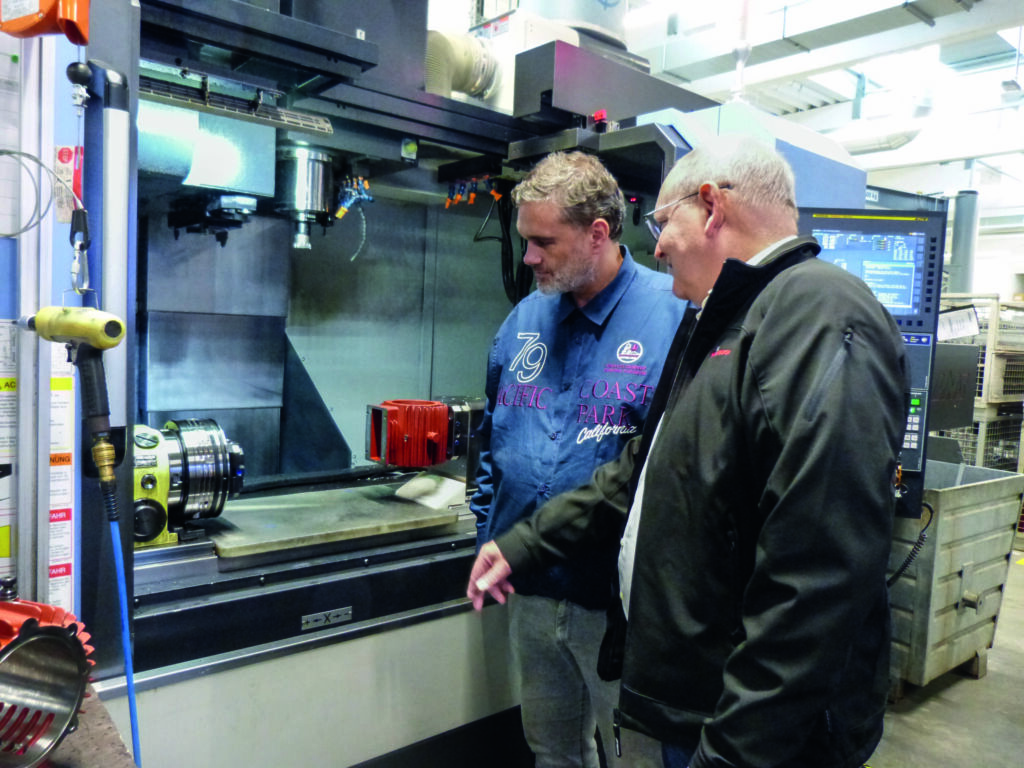

Schmidt nutzt die SMED (Single Minute Exchange of Die)-Methode, um die Prozesse optimal zu planen. Sie hilft dabei, eine Maschine oder Produktionslinie innerhalb eines Fertigungstaktes so zu rüsten, dass sie mit minimalem Zeitverzug wieder zum Einsatz kommt. „Bei dieser Methode sind Genauigkeit, verformungsarmes Spannen und Rüstzeitminimierung die wichtigsten Eigenschaften“, beschreibt Schmidt seine Anforderungen an Spannmittel. Erstklassiges Rüstzeug ist dabei die eine Sache. Genauso wichtig ist es dem Manager für Fertigungstechnologie zudem einen kompetenten Partner an der Seite zu haben, mit dem er seine Vorhaben durchdenken kann. Gefunden hat er ihn in Jörg Fedtke, technischer Berater im Außendienst bei Hainbuch. Gemeinsam realisierten sie einen Fertigungsprozess, um Pumpengehäuse effizienter zu bearbeiten. „Hainbuch ist eines der wenigen Unternehmen, die nicht nur aus dem Katalog verkaufen, sondern auch gemeinsam mit dem Kunden Lösungen entwickeln. Meist habe ich eine erste Idee von dem, was ich benötige – und diskutiere das dann mit Jörg Fedtke. Wir optimieren gemeinsam und erreichen so das bestmögliche Ergebnis für uns“, beschreibt Schmidt die Vorzüge der engen Zusammenarbeit.
Gussteile als besondere Herausforderung
Für seine Vakuumpumpen fertigt Becker die Gehäuse im eigenen Haus. Die Gussteile stellen dabei besondere Herausforderungen an die mechanische Bearbeitung. „Einerseits sind die Gussteile eher unförmig und daher schwieriger zu spannen“, erläutert Schmidt. „Andererseits kann man die Gussspannung unter der Haut nicht simulieren, sodass die Toleranzen beim Umspannen eventuell nicht gehalten werden können. Daher planen wir bei den Bearbeitungen immer eine Reihe Tests ein.“

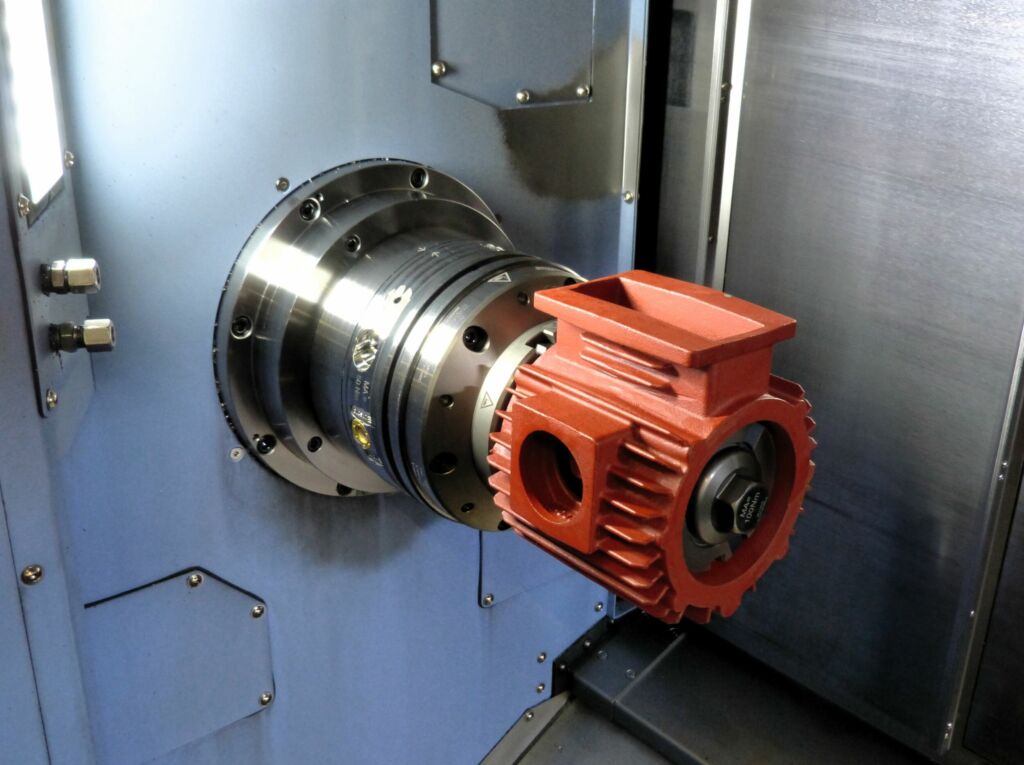

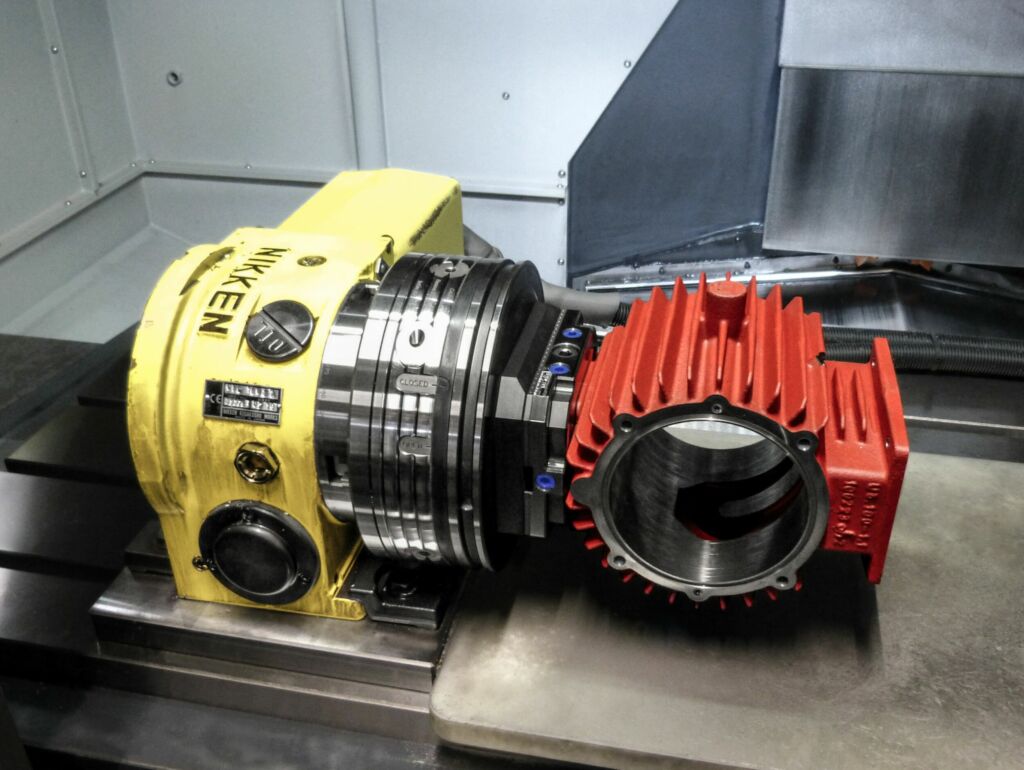

In der geplanten Linie werden nun mehrere unterschiedliche Pumpengehäuse mechanisch bearbeitet. Dazu kommt in der ersten Aufspannung ein Hainbuch Schnellwechselsystem centroteX S mit unterschiedlichen Spanndornen zur Innenspannung zum Einsatz. Das bedeutet: hohe Zentriergenauigkeit mit weniger Verformung. Das Werkstück wird aus der ersten Aufspannung herausgenommen und mit vier Nullpunktspannbolzen ausgerüstet, die in allen weiteren Aufspannungen und perspektivisch auch in der Montage genutzt werden. Die weiteren Bearbeitungsschritte erfolgen dann auf einem Bearbeitungszentrum mit Rundtisch. Darauf ist ein Hainbuch Schnellwechselsystem angebracht, um eine zusätzliche Achse zu generieren.
Spannmittel anderer Hersteller flexibel integrierbar
„Bei diesem Aufbau nutzt Becker auf unserem Spannmitteladapter die Palette eines anderen Herstellers. Das bieten wir unserer Kunden oft an“, erklärt Fedtke. „So können sie auch dann von der Rüstzeitoptimierung und Wiederholgenauigkeit unseres Schnellwechselsystems profitieren, wenn für die Aufspannungen Spannmittel gewünscht oder benötigt werden, die wir selbst nicht im Portfolio haben.“ Schmidt ergänzt: „Für uns ist diese Flexibilität auch ein wichtiger Aspekt bei der Auswahl gewesen. So können wir die Gehäuse während des kompletten Bearbeitungs- und Montageprozesses über die einmal eingebrachten Spannbolzen spannen – egal, um welchen Schritt es geht. Gleichzeitig profitieren wir vom Hainbuch Schnellwechselsystem während der ersten Bearbeitungsschritte.“
Bei der Wahl des Schnellwechselsystems gab vor allem ein Aspekt den Ausschlag: Das centroteX S wird im Gegensatz zum centroteX M mit einem Bajonettverschluss und nur einer anstatt sechs Betätigungsschrauben befestigt.
