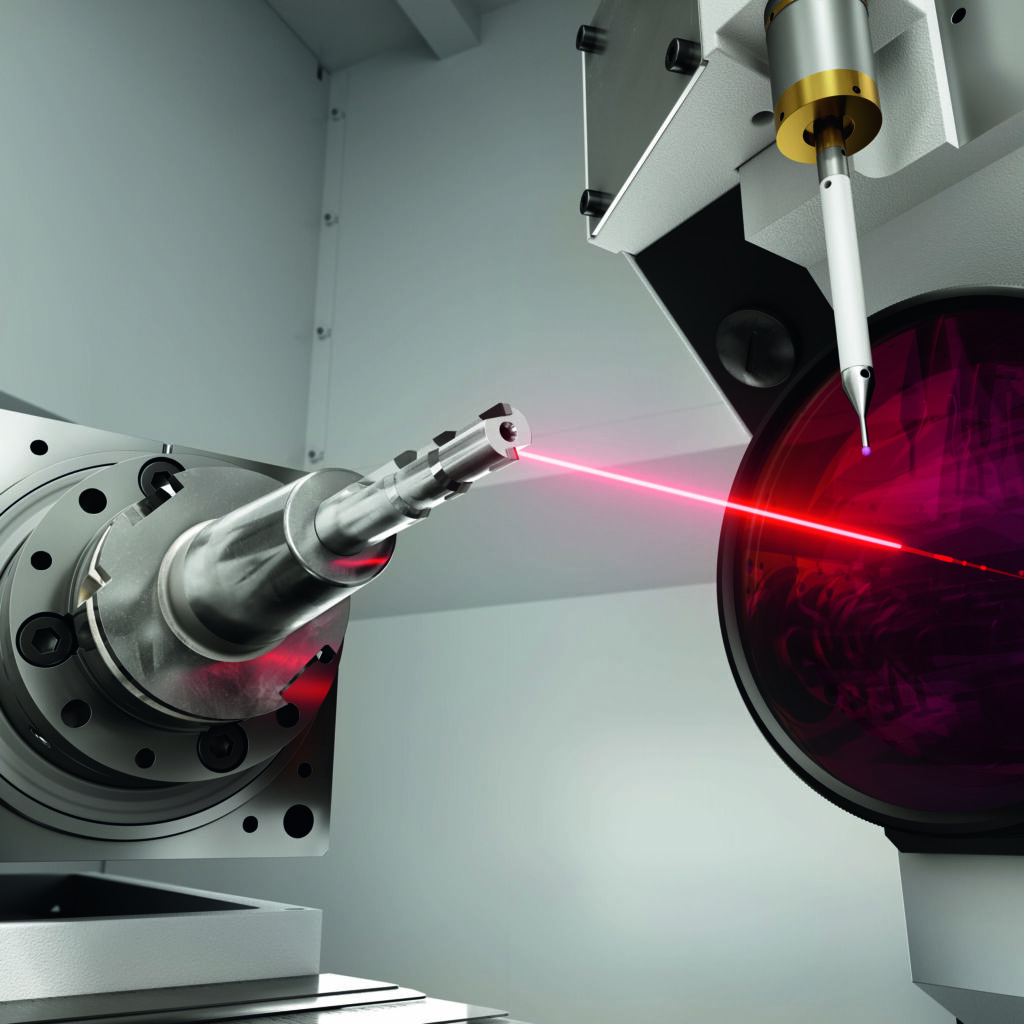

Für die kontaktlose Bearbeitung von Werkzeugen aus ultraharten Schneidstoffen wie PKD (polykristalliner Diamant), CVD-Diamant (Chemical Vapor Deposition) oder PcBN (polykristallines kubisches Bornitrid) hat der Schärfspezialist Vollmer die Lasermaschine VLaser 370 entwickelt. Herzstück der Maschine ist eine feste Laserstrahlführung mit einer Maschinenkinematik, bei der alle Achsen mit Linearmotoren bzw. die Rotationsachsen mit Torquemotoren ausgestattet sind. Die fünf Achsen sind so angeordnet, dass der Bearbeitungspunkt stets im Drehpunkt der C-Achse liegt. Das vermeidet lange Verfahrwege sowie große Ausgleichsbewegungen, die ansonsten bei Lasermaschinen oft zu beobachten sind.
Diese Kinematik wirkt sich gerade bei steigenden und fallenden Werkzeugkonturen positiv auf die Effizienz aus. Vergleichende Tests mit anderen Lasermaschinen zeigen, dass die VLaser 370 unter anderem einfache Standardwerkzeuge schneller bearbeitet – und bei komplexen Profilen die komplette Herstellung doppelt oder sogar noch deutlich schneller abläuft.
Stabiler Betrieb über Monate hinweg
Ausgiebige Testreihen des süddeutschen Schärfspezialisten belegen, dass die VLaser 370 über Monate hinweg prozesssicher und verlässlich genau produziert, ohne Warmlaufprogramm und ohne eine Durchmesser- oder Längenkorrektur. Erreicht wurde dies unter anderem durch eine verbesserte und stabilere Abtragstechnologie sowie einer Kompensationsmessung, die innerhalb von Sekunden vor jedem Werkzeug referenziert.
Laser schärft ultraharte Schneidstoffe kontaktlos

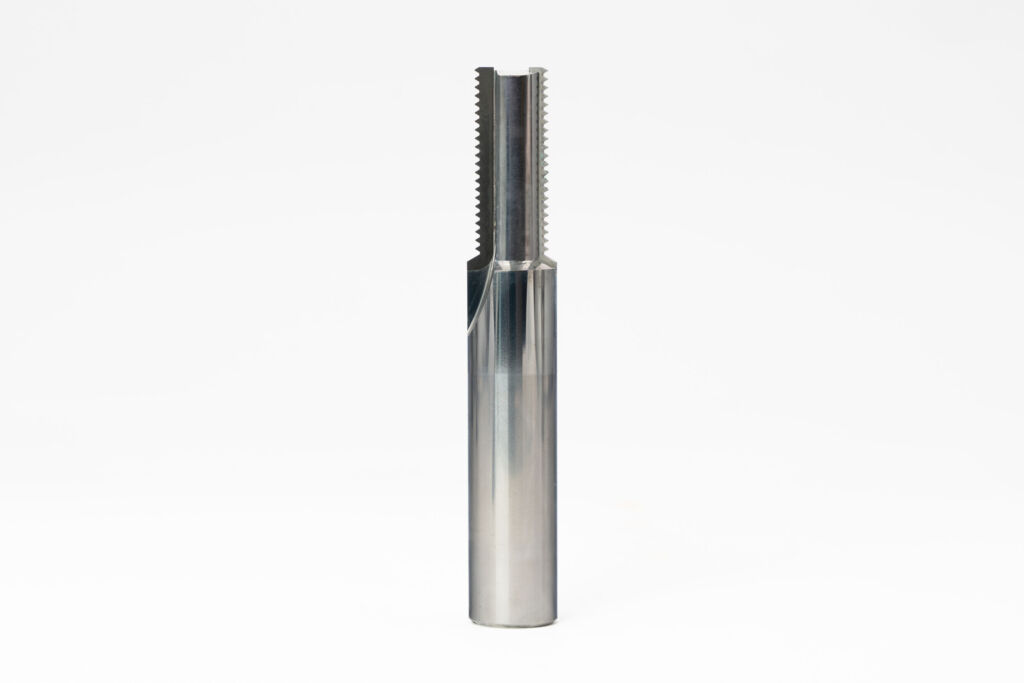

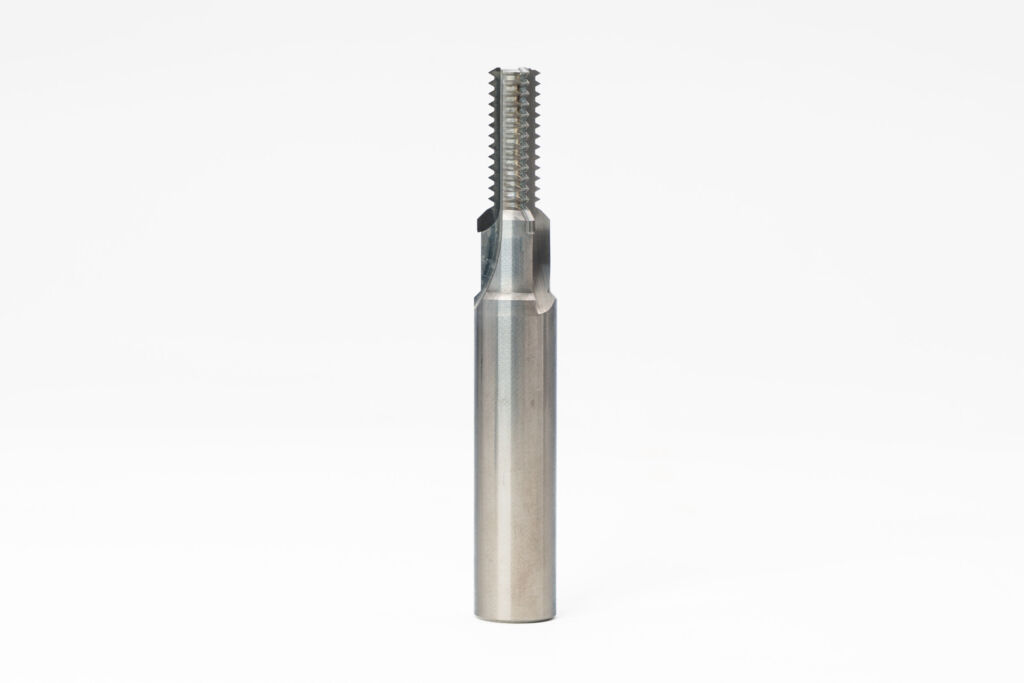

Selbst bei komplexen Werkzeugen wie Gewindeprofilen oder geschlossenen Konturen mit Einstichen wie bei Zirkularfräsern ist lediglich eine Standardtechnologie auszuwählen, die keine Vorbearbeitungen benötigt und mit nur einer Teilkontur das gewünschte Ergebnis liefert. Ohne starke Ausgleichbewegungen mit einem bestens abgebildeten axialen und radialen Freiwinkel können Anwender selbst winzige Innenradien von 50 und sogar 20µm problemlos herstellen.
Automatisierter Einsatz rund um die Uhr
Für den mannlosen Einsatz der VLaser 370 in einer 24/7-Schicht stehen Automationslösungen zur Verfügung, die das Bearbeiten von bis zu 160 Werkzeugen erlauben. Optional können Kunden beispielsweise das Kettenmagazin HC 4 einsetzen, das bis zu 52 Werkzeuge mit Durchmessern bis 63mm oder 39 Werkzeuge mit Durchmessern bis 70mm aufnehmen kann – oder auch das Kettenmagazin HC 4 Plus.
Die Bedienung erfolgt direkt über den Touchscreen am Bedienpult oder per Maus und Tastatur und zeichnet sich durch eine hohe Funktionalität aus. Anwender können die Reihenfolge der Auftragsbearbeitung festlegen und haben flexible Eingriffsmöglichkeiten sowie eine integrierte Technologieverwaltung. Die intuitive Bedienung der VLaser 370 ist gepaart mit einer einfachen Programmierung des Schärfprozesses. Bereits vorhandene Programme, die z.B. von der Drahterodiermaschine VPulse 500 stammen, können nahtlos übernommen werden.
Serienmäßig mit der IoT-Welt vernetzt
Die VLaser 370 ist serienmäßig mit einem IoT-Gateway ausgestattet, das die Maschine mit der digitalen Umgebung vernetzt. Das IoT-Gateway – Bestandteil des Vollmer V@dison Portfolios – konvertiert elektrische I/O-Signale in verständliche Daten und ist als Hardware die Schnittstelle zwischen der Maschine und IoT-basierten Anwendungen.
Rasch einsatzbereit
Da die Programmierung auf der Software ExProg basiert, lassen sich ohne großen Aufwand auch Programme verwenden, die auf anderen Lasermaschinen eingesetzt wurden. Die Software übernimmt beim Einlesen der Daten automatisch zentrale Parameter sämtlicher Geometrien und Konturen der Werkzeuge und ist nach kurzer Anpassung produktionsbereit.
Dank standardisierten Protokollen wie OPC UA oder MTConnect ist der Datenaustausch nicht nur mit V@dison Produkten möglich, sondern auch mit bestehenden IT-Landschaften von Drittanbietern. Seit kurzem öffnet das IoT-Gateway auch die Tür zum cloudbasierten Vollmer Smart Hub – eine zentrale Plattform, die Daten von unterschiedlichen Vollmer Maschinen erfassen, verarbeiten und verwalten kann. Dieser digitale Service zeigt über den integrierten Monitor detaillierte Dashboards an, die auf sämtliche Zustands- und Prozessinformationen der VLaser 370 zugreifen können.
