Drehen, Fräsen, Bohren, Schleifen: Bei der spanenden Bearbeitung von Werkstücken in Werkzeugmaschinen (WZM) fliegen Späne mit teilweise erheblicher Geschwindigkeit durch die Gegend, Kühlschmiermittel spritzt umher, und es entstehen mitunter sehr hohe Temperaturen. Das mit der Maschine arbeitende Personal, die Umgebung und die weiteren Teile der Maschine gilt es vor diesen Einflüssen zu schützen. „Um das zu gewährleisten, haben wir ein umfassendes Portfolio an Schutzsystemen entwickelt“, erklärt Fikri Dursun, Bereichsleiter Konstruktion Schutzsysteme.
Seit 45 Jahren entwickelt und produziert die Firma Hema Maschinen- und Apparateschutz aus dem südhessischen Seligenstadt ein breites Portfolio: von Schutzsystemen über Klemm- und Bremslösungen bis zu Sichtsystemen. Diese schützen einerseits die Maschinenbediener, andererseits erhöhen sie die Lebensdauer und Verfügbarkeit der Maschinen. Hema beliefert sowohl Hersteller zur Erstausrüstung als auch Maschinenbetreiber, die die Komponenten als Nachrüst- oder Ersatzteile einsetzen.
Flexible sichere Faltenbälge

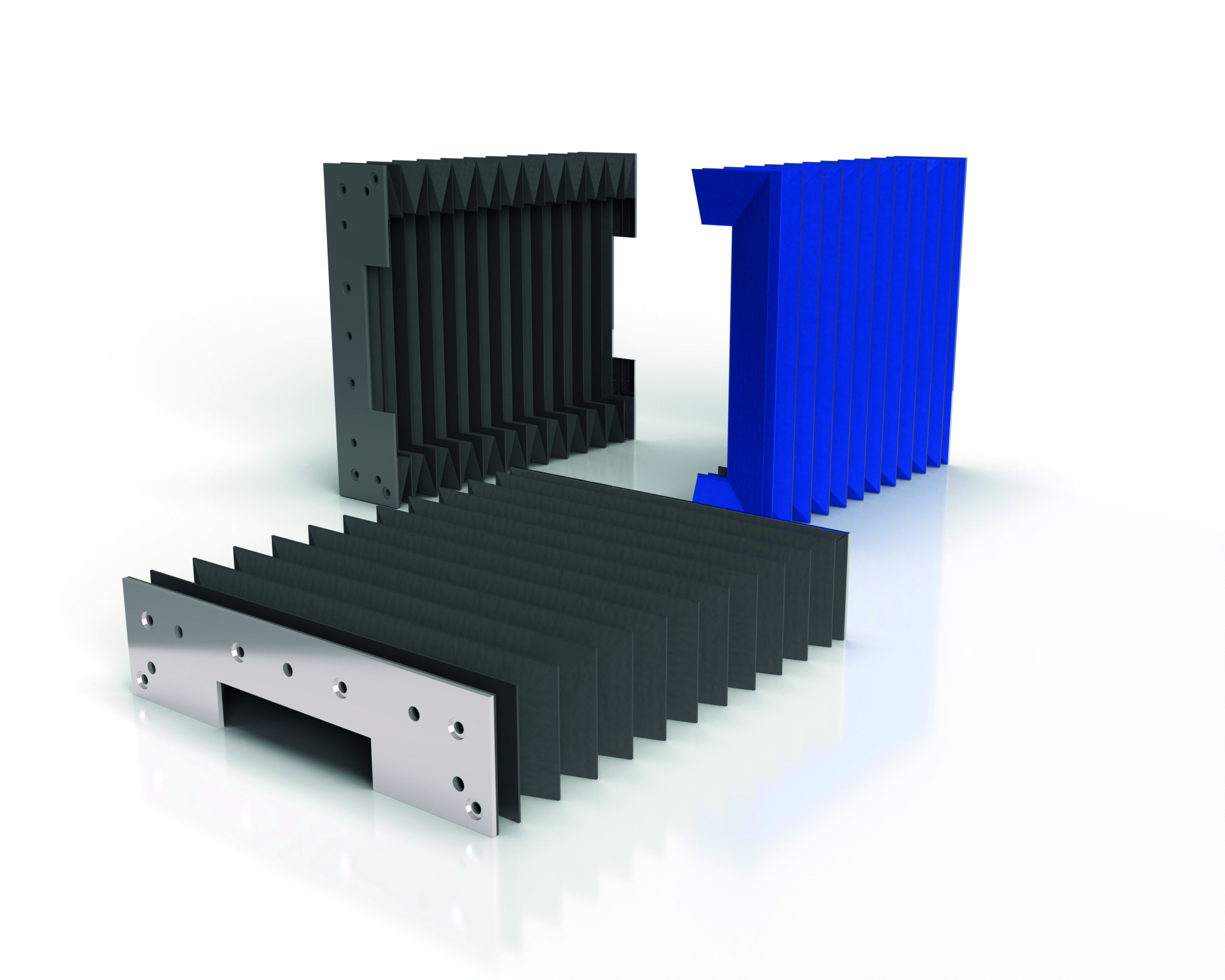

Eines der großen Kompetenzfelder des Anbieters sind Faltenbälge. Diese flexiblen, ziehharmonikaartig zusammenfaltbaren Abdeckungen kommen als Schutz – vor Verschmutzung, aber auch unbeabsichtigtem Eingreifen – für fahrbare Achsen und andere bewegliche Komponenten zum Einsatz. Faltenbälge finden in allen WZM-Arten ihre Verwendung. Gesonderte Anforderungen stellen moderne 3D-Drucker mit ihren zum Teil extrem hohen Temperaturbereichen. Das verwendete Material und die Konstruktion der Schutzabdeckungen müssen dafür speziell abgestimmt werden.
‚Samurai‘-Faltenbälge sind für den besonderen Schutz vor heißen oder scharfkantigen Spänen und Funkenflug ausgelegt. An der Oberkante der Falten werden dafür Edelstahllamellen befestigt, um die Faltenbälge extra zu verstärken. Samurai-Faltenbälge können einem Spänebeschuss mit Geschwindigkeiten bis zu 100 Metern pro Minute und Beschleunigungen über 2g standhalten.
Komplettlösungen
Faltenbälge sind auch Teil der Dachabdeckungen von Hema. Anders als feste Dachkonstruktionen gestattet eine verfahrbare Hema-Dachabdeckung die flexible Zugänglichkeit der Maschine von oben – etwa für die Beladung mit Werkstücken.
>>Maschinenschutz mit ausgezeichneter Qualität<<
Eine hohe Flexibilität bieten die Südhessen auch bei ihren kundenindividuellen Rückwandabdeckungen. In eine Rahmenkonstruktion aus verwindungssteifem Stahlblech werden Samurai-Faltenbälge für den Schutz der Achsen sowie individuelle Spindeldurchführungen integriert. Die Rückwandabdeckung umschließt dabei die Arbeitsspindel dicht und gleichzeitig flexibel, da sie von der Spindel beim Verfahren im Arbeitsraum mitgeführt wird.
Klemmsysteme

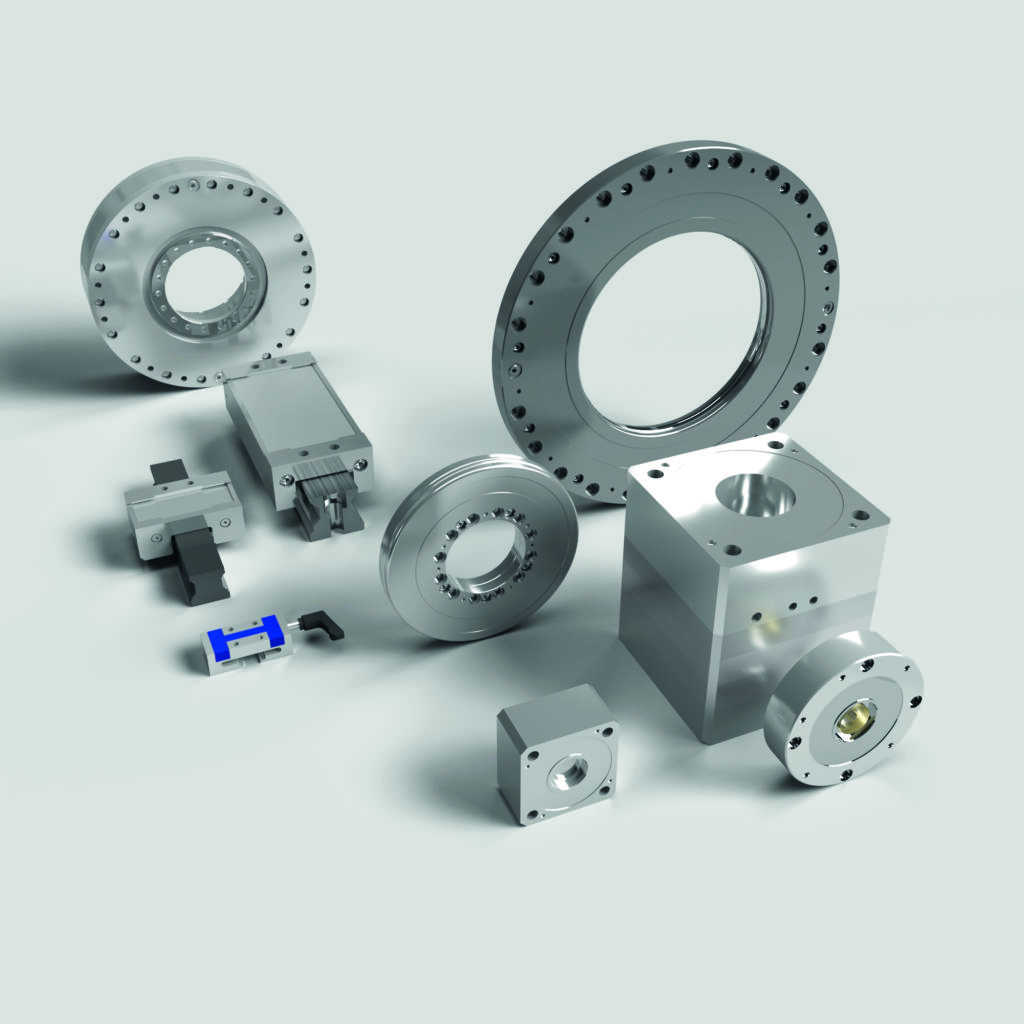

Zur Sicherung bewegter Massen oder Achsen befinden sich zahlreiche pneumatische Klemmsysteme im Portfolio. Sie werden mit Druckluft betrieben und arbeiten nach dem Failsafe-Prinzip. Das heißt: Fällt die Druckluft aus, wird die Achse oder bewegliche Last sofort sicher geklemmt.
Auch in XXL erhältlich

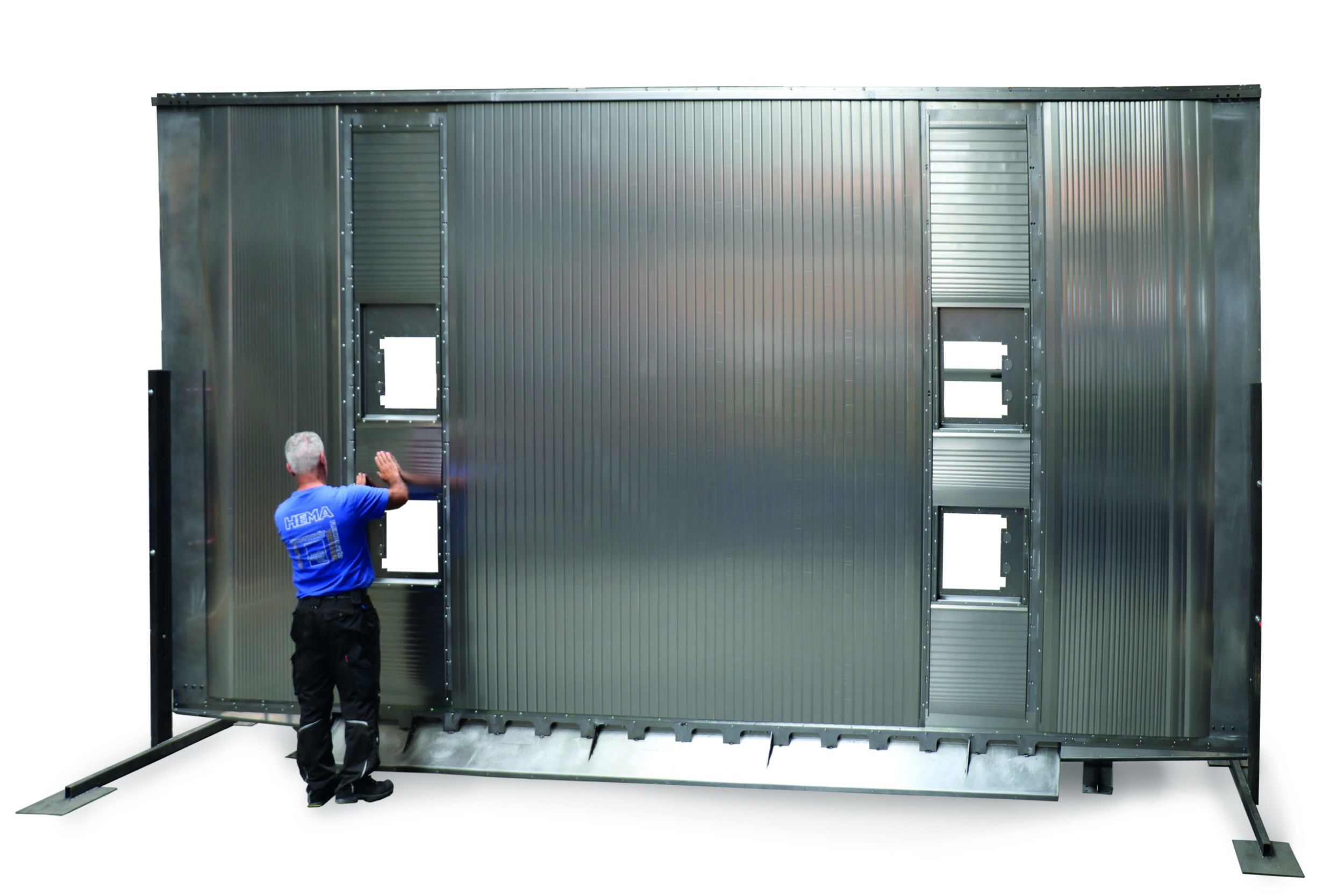

„Alle Rückwand- und Dachabdeckungen fertigen wir maßgeschneidert für die jeweiligen Anforderungen unserer Kunden in Bezug auf Maschinengeometrie und Maschinensystem“, betont der Bereichsleiter Konstruktion Schutzsysteme Fikri Dursun. „Dabei sind auch ungewöhnliche Maße und besonders großformatige Abdeckungen möglich. Für einen chinesischen Kunden wurde eine Rückwand in der Größe von acht mal fünf Metern entwickelt.“
Die pneumatisch betriebenen RotoClamp-Klemmsysteme für Positionsklemmungen auf sich drehenden Führungen oder Antrieben kommen z.B. in verschiedenen WZM zum Einsatz. Die kompakten leistungsstarken Klemmsysteme bewähren sich u.a. bei rotatorischen Positionsklemmungen an Maschinenachsen, Schwenkköpfen oder Drehtischen, die direkt mit einem Torquemotor betrieben werden.
Zum Klemmen von Stangenlasten und Pneumatikzylindern dient PClamp: Die Lösung verfügt über hohe Klemm- sowie Haltekräfte und eignet sich zur Klemmung von Stangen mit Durchmessern zwischen 12 und 40mm. Zum Bremsen und Halten bewegter Lasten in axialer Richtung auf Linearführungen wurde LinClamp konzipiert. Dieses Klemmsystem kommt bei Anwendungen zum Einsatz, die auch eine Notbremsfunktion erfordern.
Maschinenschutzscheiben

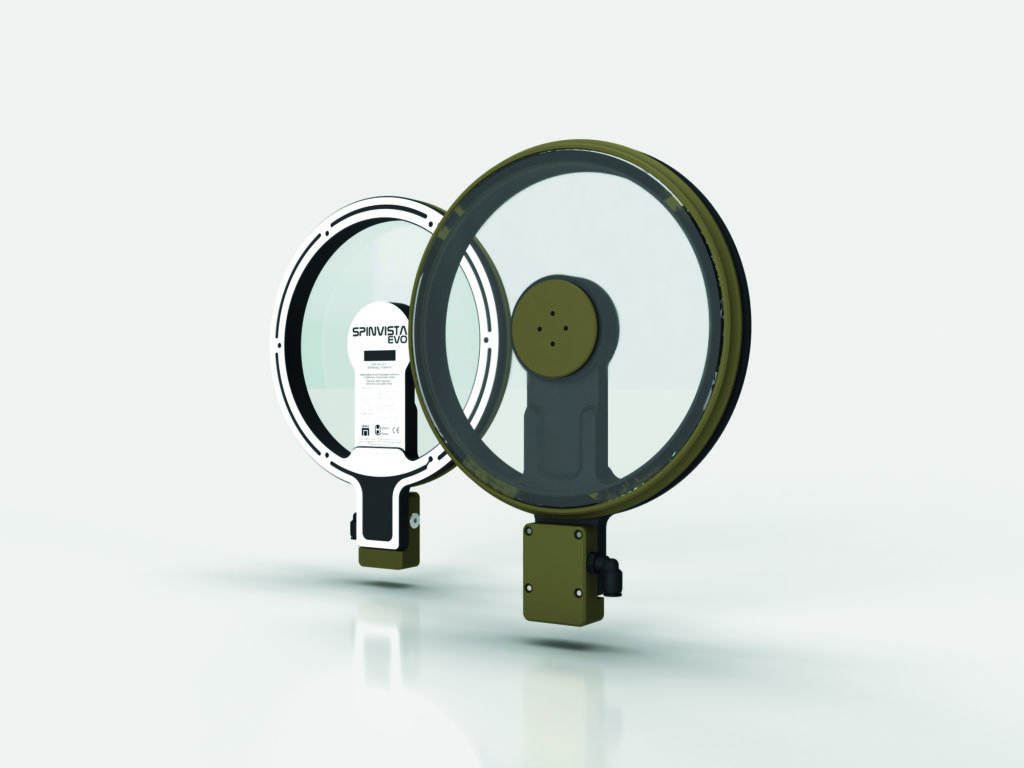

Für einen sicheren Verschluss des Arbeitsraumes bei gleichzeitigem Sichtkontakt sorgen Maschinenschutzscheiben. In der spanenden Fertigung erreichen umherfliegende Späne hohe Geschwindigkeiten, zudem kann sich ein gespanntes Werkzeug lösen oder durch Fehlbedienung ein Werkzeug abbrechen. Damit die Schutzscheiben einem solchen Aufprall standhalten, setzt Hema auf einen Verbund aus Sicherheitsglas auf der Maschineninnen- und Polycarbonat auf der Bedienerseite.
