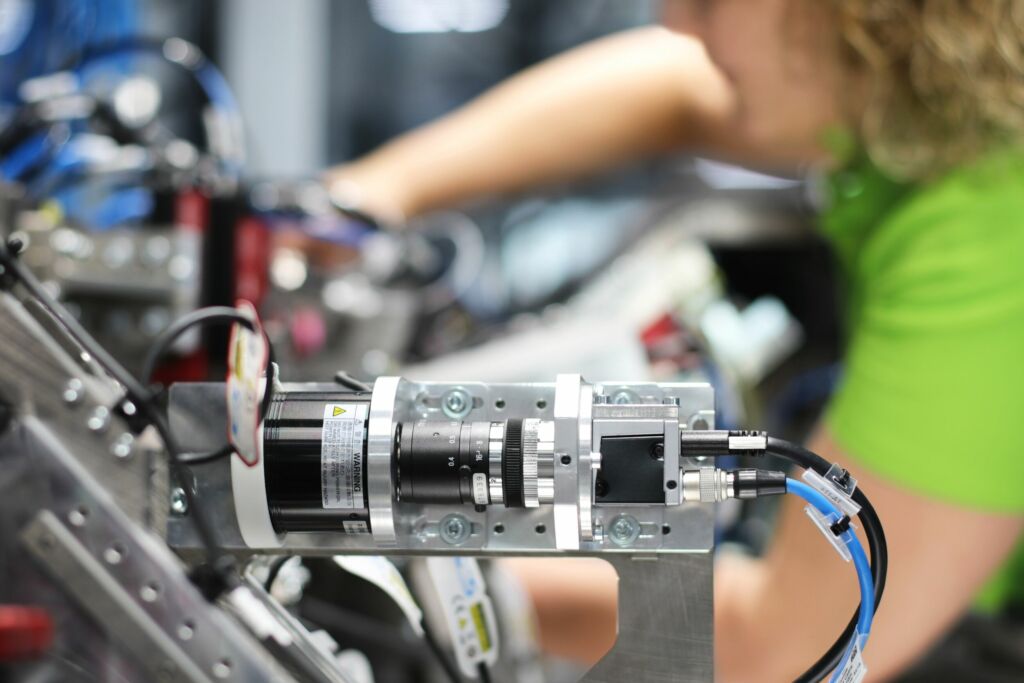

Zunehmend leistungsfähigere optische Sensoren erhöhen die Anzahl ihrer Anwendungsbereiche. In modernen Produktionsprozessen mit Qualitätsmanagement inklusive Dokumentierung beispielsweise fällt eine Flut von Daten an. Diese gilt es sicher zu übermitteln, zu sammeln und zu verarbeiten. Des Weiteren müssen die technischen Strukturen von Visiosystemen selbst bei anspruchsvollen Rahmenbedingungen wie permanenter mechanischer Belastung durch Schocks oder Vibrationen voll funktionsfähig bleiben. Gerade auch Datensteckverbinder als wichtige Schnittstellen müssen diesen Anforderungen gewachsen sein.
Tipp
Mehr Informationen rund um das Thema Single Pair Ethernet (SPE) sowie konkrete Lösungen für industrielle Anwendungsfälle bietet eine Mitgliedschaft in der System Alliance mit aktuell 75 Mitgliedern in 33 Ländern: www.singlepairethernet.com
Immer kompaktere Systeme stellen Geräteentwickler von Visiosystemen zusätzlich vor Herausforderungen. Elektromagnetische Störimpulse können dadurch die Funktionalität der einzelnen Bauteile beeinflussen. Die reduzierten Strukturen gefährden zudem eine stabile Systemintegrität. Die enger zusammenrückenden und immer leistungsstärkeren Komponenten bringen darüber hinaus thermische Probleme mit sich. Aktive Lösungsansätze für diese Aufgaben bilden miniaturisierte Schnittstellen und geräteintegrierte Anschlusstechnik, die sichere Schirmung und Datenübertragung bieten.
Standards zur optimalen Bildverarbeitung

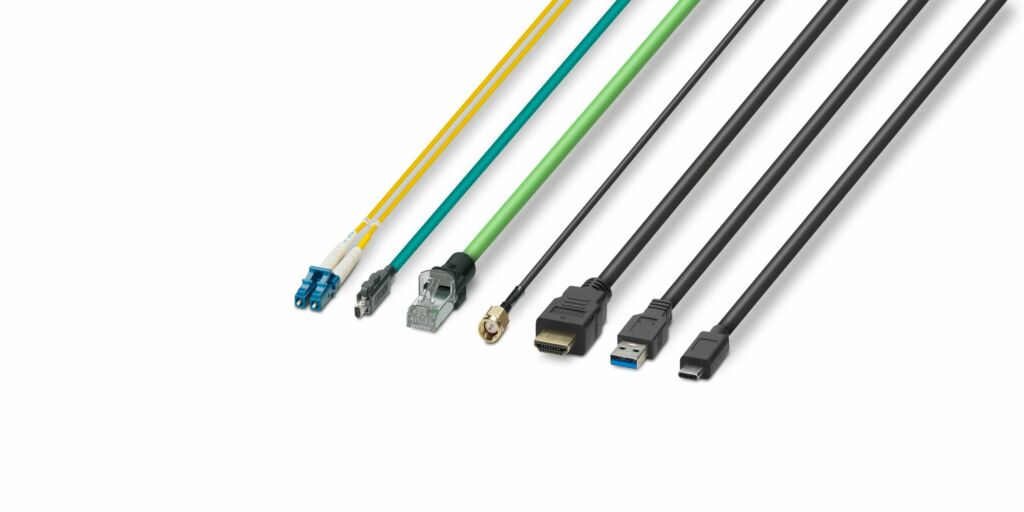

Ob Camera Link, CoaXPress, GigE Vision oder USB3: Es gibt zahlreiche Übertragungsstandards, um den jeweiligen Visioapplikationen gerecht zu werden. Für eine optimale Bildverarbeitung müssen alle Faktoren aufeinander abgestimmt sein und sicher miteinander funktionieren. Phoenix Contact steht im Bereich der industriellen Verbindungstechnik für hohe Qualität. Im Portfolio befinden sich vielfach bewährte Datensteckverbinder wie D-SUB, RJ45, USB, HDMI, Koaxial- und Lichtwellenleiter-Anschlusstechnik. Der Global Player mit Sitz im lippischen Blomberg ist aber auch kompetenter Ansprechpartner bei neuen Komponenten wie RJ45 Industrial, Single Pair Ethernet oder Finepitch.
RJ45 Industrial
Speziell für industrielle Anwendungen entstand RJ45 Industrial (RJ45-IND). Diese leistungsstarke Produktfamilie wurde auf Basis langjähriger Erfahrungen aus den Standard-RJ45-Produkten weiterentwickelt. So entstand ein Produktprogramm, dass z.B. durch ein optimiertes 360° Schirmkonzept überzeugt. Gegen EMV-Störeinflüsse wurden die Gehäuseschirmfedern und Schirmpins zur Leiterplatte erhöht. Bei der Verbindung zwischen RJ45-IND Steckverbinder bzw. Patch-Kabeln und RJ45-IND Leiterplattenbuchsen konnte Entscheidendes verbessert werden; so steht Schocks und Vibrationen nun das ‚Perfect Match‘ des Steckverbindersystems entgegen. Dazu konnte die Stecktiefe der Leiterplattenbuchse von 8,3 auf 9,0mm verlängert werden, sodass sich die Kontaktzone des Steckverbindersystems vergrößerte.
Dank eines verstärkten Gehäuses verbesserte sich die Temperaturbeständigkeit der Leiterplattenbuchse: Temperaturen von -40 bis zu 105°C sind jetzt problemlos möglich. Besonders robust sind auch die RJ45-IND Patch-Kabel, die sowohl roboter- als auch schleppkettentauglich sind. Ein großer Vorteil und Alleinstellungsmerkmal der Lösung von Phoenix Contact ist der IDC-Schnellanschluss, mit dem sich der einteilige Steckverbinder ohne Einsatz eines Spezialwerkzeugs einfach und schnell konfektionieren lässt.
SPE, Finepitch und Service
Die Arbeitsgruppen des IEEE 802.3 erarbeiteten die Übertragungsstandards für Single Pair Ethernet. Mit Blick auf die industrielle Bildverarbeitung bietet SPE nicht nur aufgrund der möglichen Daten- und Leistungsübertragung ein spannendes Anwendungsfeld. Gerade das SPE-Portfolio von Phoenix Contact spielt hierbei durch seine kompakte und 50W durchgängige Bauweise seine Stärken aus. So spart etwa die SPE-IP20-Buchse im Vergleich zu einer standardisierten RJ45-Buchse circa 50 Prozent Platz ein. Bei Phoenix Contact profitiert man zudem von einem durchgängigen SPE-Produktportfolio, bei dem alle Komponenten aufeinander abgestimmt und getestet wurden. Dabei sind sowohl kompakte IP20- als auch IP67 geschützte M8-Steckverbinder verfügbar. Ganz neu im Portfolio ist der SPE-M12-Hybridsteckverbinder aus der Serie Onepair.
