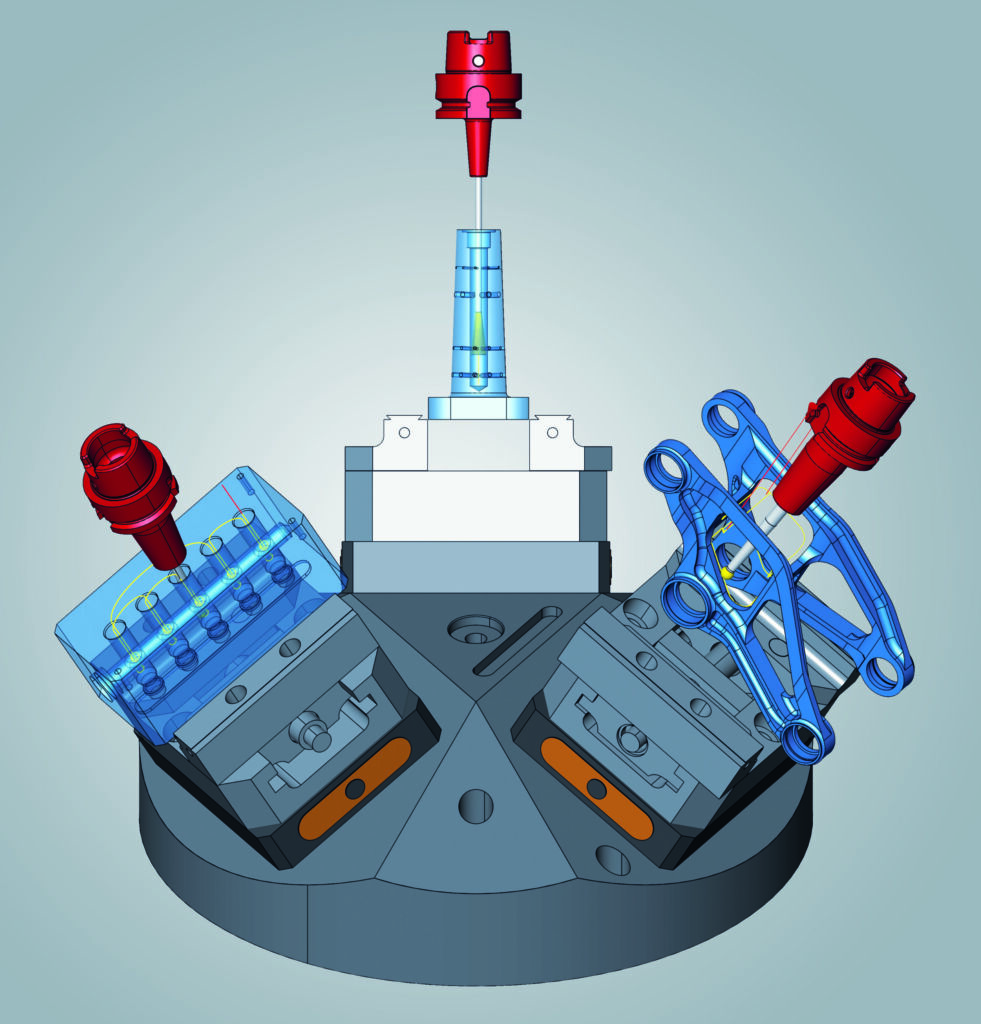

Gratfreie Kanten und Bohrungen sind nicht nur funktional entscheidend, sondern tragen maßgeblich zur Qualität und Wertigkeit des Endproduktes bei. Hypermill 2025 bietet für das Entgraten direkt an der Maschine ein Paket mit drei neuen Strategien. Anwender können damit unterschiedliche Bauteilgeometrien rasch und prozesssicher entgraten. Eine effektive Lösung, um scharfe Kanten eines Bauteils zu brechen, ist das 5-Achs-Entgraten. Nach der Selektion der Kanten berechnet die Strategie alle Werkzeugwege automatisch. Die Strategie unterstützt sowohl einen 3-Achs- als auch 5-Achs-Modus, bei dem die Bearbeitung nach Möglichkeit indexiert erfolgt. Dasselbe gilt für die Strategie zur Entgratung von Kanten an Bohrungen und sich kreuzenden Bohrungen. Eine weitere Strategie ist in diesem Zusammenhang das Bohrungenbürsten, bei dem ein spezielles Bürstwerkzeug Querbohrungen, Gewinde oder andere Features entgratet oder die Oberflächenqualität verbessert.
5-Achs-Automatikmodus
Dank der Voranalyse des gesamten Werkzeugweges berechnet der neue 5-Achs-Algorithmus in Hypermill eine optimale Bearbeitungsabfolge von simultanen und indexierten Werkzeugbewegungen. Die Wahl der bevorzugten – weil schnelleren – indexierten Bearbeitung und der Simultanbearbeitungsphasen erfolgt automatisch. Die neue Strategie 5-Achs-ISO-Bearbeitung erlaubt es, Flächen nach dem Verlauf der ISO-Linien (U und V) zu bearbeiten. Neben der Vorschubanpassung bei Krümmungen und einer 3D-Radiuskorrektur lässt sich hier ein neuer hochgenauer Flächenmodus mit einer homogenen Punkteverteilung nutzen. Dieser steht auch im 5-Achs-Profilschlichten für Flächen- und Kavitätenbearbeitung zur Verfügung. Beide Strategien sind Adaptionen bewährter 3D-Techniken.
Fräsen, Drehen, Werkzeugverwaltung
Für das 3D-optimierte Schruppen wurde der Taschenfräs-Algorithmus neu entwickelt, um eine höhere Effizienz beim Schruppen zu erreichen – speziell bei großen seitlichen Zustellungen. Werkzeugbahnverrundungen lassen sich besser steuern durch die getrennte Definition von Kontur- und Bahnradius. Dies kommt in der neuen Bearbeitungsstrategie ‚Achsparallel-Modus‘ zur Bearbeitung von Planflächen zum Tragen. Neue Funktionen gibt es ebenfalls beim Drehen. Es ist jetzt möglich, schnell und einfach eine V-Skizze für Drehkonturen aus dem 3D-Modell zu erstellen. In der V-Skizze können dann Bemaßungen und Toleranzangaben definiert werden. Auf Basis dieser Werte lässt sich die Drehkontur auf Toleranzmitte verschieben.
Weitere Verbesserungen und Ergänzungen gibt es zudem bei dem Virtual Machining sowie der Integration zwischen Hypermill und Hummingbird-MES etwa im Bereich Werkzeugverwaltung. Die Neuheiten werden anschaulich gezeigt im Video.
