Obwohl Nullpunktspannsysteme – sind sie einmal installiert – sofort zu großen Einsparungen bei den Rüstzeiten verhelfen, sollten sich Verantwortliche damit nicht so schnell zufriedengeben. Stellen Anwender darüber hinaus eine durchgängige Gesamtbetrachtung über die vollständige Prozesskette einer Werkstückbearbeitung und die dazu notwendigen Maschinen an, kann das gegenüber einer überstürzt umgesetzten Insellösung viele zusätzliche Effekte bringen. Zahlreiche Anbieter und eine riesige Produktvielfalt an Nullpunktspannsystemen und -modulen versprechen zwar schnelle Hilfe. Dennoch sollte die Auswahl mit Bedacht getroffen und das Produkt nicht überhastet geordert werden. Stattdessen ist es sinnvoll, den Anbieter unbedingt mit ins Boot zu holen. Als vertrauensvoller Fertigungspartner kann dieser viel Erfahrung einbringen und lösungsorientiert denken. Steht ein Anbieter dafür nicht zur Verfügung, ist Vorsicht geboten.
Weiter denken als bis zur Insel
Die Leistungsfähigkeit der Nullpunktspanntechnik im rauen Fertigungsalltag ist unbestritten. Besonders präzise Spannmodule mit hohen Einzugs-, Verschluss- und Haltekräften sorgen für eine ausgezeichnete Spannung in verschiedensten Einsatzbereichen. Angesteuert werden die Module hydraulisch, pneumatisch oder mechanisch. Egal ob Werkstücke direkt gespannt werden, Spanntürme oder andere Lösungen gefragt sind, der Markt bietet eine große Variantenvielfalt. Stets gefordert sind Prozesssicherheit und hohe Wiederholgenauigkeit. So steigern die damit möglichen schnellen und präzisen Werkstück- und Vorrichtungswechsel die Maschinenlaufzeiten und somit die Produktivität erheblich. Rüstzeiten von acht Minuten statt früher 120 Minuten sind eher die Regel als die Ausnahme. Damit amortisiert sich die Investition auch rasch.
>>Die Werker wollen die AMF-Lösungen nicht mehr missen<<
So weit, so gut – denkt man zudem durchgängig und über eine Insellösung hinaus, ergeben sich noch eine Vielzahl weiterer Effekte. Das reicht vom Werkzeugbau über die Fertigung, die auch vollautomatisiert und personenlos werden kann bis hin zur (End-)Montage. Außerdem gibt es neben Nullpunktspannmodulen ja noch weitere Spannlösungen, beispielsweise Vakuum- oder Magnetspannplatten oder angepasste Vorrichtungen. Anbieter, die umfassend denken und über ein entsprechend großes Sortiment verfügen, können hier im besten Sinne des Anwenders beraten.
Wertvoller Wissenspool
So haben sich Anbieter wie zum Beispiel die Firma Andreas Maier aus Fellbach (AMF) darauf spezialisiert, Kunden und Anwendern ganzheitliche Lösungen für den kompletten Fertigungsprozess auszuarbeiten. Denn oftmals ist ein Werkstück nach verschiedenen Zerspanungsprozessen auf einer Maschine nicht endbearbeitet. Häufig folgen weitere Prozesse auf anderen Maschinen. Kann man den Nullpunkt mitnehmen, weil Folgemaschinen auch mit der Technologie ausgestattet sind, potenzieren sich die Einsparergebnisse bei den Rüstzeiten erheblich. Das hat sich beispielsweise auch bei der Additiven Fertigung bewährt, wo nach dem ersten Schritt meist viele weitere Prozesse folgen, bis das Teil beispielsweise von einer Grundplatte abgetrennt wird.
Marktführer beim Spannen auf dem Maschinentisch
Das 1890 als Andreas Maier Fellbach (AMF) gegründete Unternehmen ist heute ein Komplettanbieter in der Spanntechnik und gehört weltweit zu den Marktführern. Durch eine globale Marktpräsenz haben die Mitarbeiter stets ein Ohr für die Probleme der Kunden. Daraus entwickelt AMF mit hoher Lösungskompetenz, kompetenter Beratung, intelligenter Ingenieurleistung und exzellenter Fertigungsqualität immer wieder Projektanfertigungen und Speziallösungen für Kunden sowie Standardlösungen, die sich am Markt durchsetzen. Mit mehr als 5.000 Produkten sowie zahlreichen Patenten gehören die Schwaben zu den Innovativsten ihrer Branche. Erfolgsgaranten sind bei AMF Schnelligkeit, Flexibilität und 240 gut qualifizierte Mitarbeiter. 2022 erzielten die Süddeutschen knapp 50 Millionen Euro Umsatz.
Weil AMF einer der Pioniere der Nullpunktspanntechnik ist und zu den Marktführern gehört, verfügen die Experten über einen großen Erfahrungsschatz und viel Branchenwissen. Anwendungserfahrungen in den Bereichen Maschinenbau, Automotive und Automobilzulieferer, Lebensmittel-, Pharma- oder Chemie-Industrie sowie in der Medizintechnik sind nach Projekten, Aufgaben und Fertigungsprozessen in einem großen Wissenspool gespeichert. Aus diesem Erfahrungsschatz heraus ergeben sich kreative Lösungen, die weit über isolierte Prozesse, Maschinen und Spanntechniken hinausgehen. Ist das Nullpunktspannen zweifellos die Königsdisziplin, so kann jedoch erst ein breit aufgestellter Anbieter mit einem großen Sortiment an Spanntechnik und viel Prozess- und Fertigungsverständnis für Kunden und Anwender stets die bestmögliche Lösung im Sinne der Fertigung und des Produktergebnisses ausarbeiten.
Möglichkeiten kreativ ausschöpfen

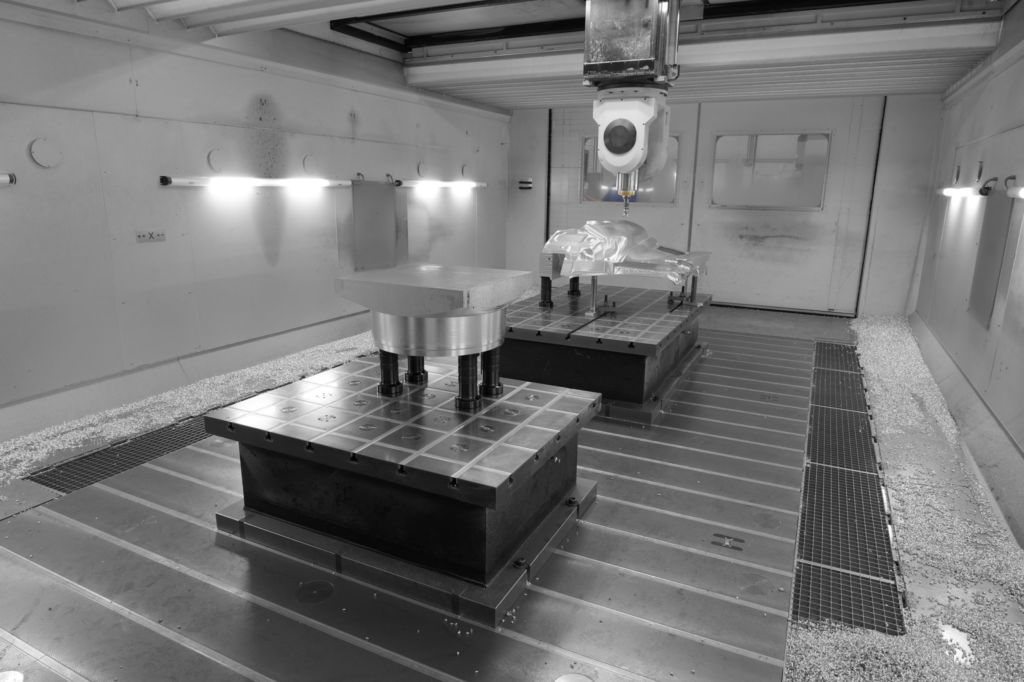

So haben die Spannexperten aus Fellbach u.a. bei einem großen Maschinenhersteller eine DMC 340U der Portalbaureihe inklusive 5-fach-Plattenwechsler mit rüstzeitminimierenden Spannlösungen ausgestattet. Basis sind flexible Aufspannvorrichtungen für vier Varianten besonders großer Maschinenteile, die paarweise aufgespannt und bearbeitet werden. Für die Fixierung in erster und zweiter Aufspannung sorgt eine Kombination aus hydraulischen Niederzug-spannern – und anschwimmenden Unterstützungselementen. Das gewährleistet, dass die Teile absolut eben sind.
Zunächst wird die Kontur vorgefräst sowie Bohrungen und Gewinde eingebracht: darunter auch Bohrungen für die Nullpunktspannbolzen, die für die dritte Aufspannung (eine Direktspannung) benötigt werden. Nach dem Wenden der Bauteile um 180° nehmen jetzt die Nullpunktspannmodule die eingeschraubten Spannbolzen auf und fixieren die Bauteile direkt, verzugsfrei und rundum zugänglich für eine Fünfseitenbearbeitung. Um die Kapazitäten des Plattenwechslers zu erweitern und die Flexibilität zu maximieren, befinden sich auf den Maschinenpaletten ebenfalls Nullpunktspannstationen. Das sorgt für schnellen, präzisen und wiederholgenauen Vorrichtungswechsel.
Stets den Überblick behalten
Der Clou ist jedoch die Flexibilität der Aufspannvorrichtungen. Auf einer Grundplatte sind zwei verschiebbare Aufbauplatten montiert. Hydraulische Abstützelemente, die nur abgesteckt sind, lassen sich einfach versetzen. So können die Vorrichtungen nicht nur zwei paarweise zusammengehörige Seitenteile aufnehmen, die nach dem Wenden fünfseitig bearbeitbar sind. Es können auch alle vier Varianten der Bauteile in den jeweiligen Bearbeitungszuständen aufgespannt werden.
Damit die Werker bei dieser hohen Komplexität den Überblick behalten, sind die für das jeweilige Bauteil passenden Positionen farbig codiert. Das schafft die notwendige Sicherheit und beschleunigt hauptzeitparalleles Vorrüsten. Dazu gibt es für alle Bauteile sowohl Aufspann- als auch Rüstpläne, die an der Maschine zur Verfügung stehen. Nachgelagerte Prozesse, etwa das manuelle Entgraten, sind ebenso mit Nullpunktspannmodulen ausgestattet wie ein Scherenhubtisch. Der nimmt die Bauteile schnell und sicher in Direktspannung auf und bietet ergonomisches Arbeiten.
