Der Spezialist für Werkstück-Spanntechnik und Automatisierung der zerspanenden Fertigung Gressel aus Aadorf (Schweiz) stellt sein neues Mehrfach-Spannsystem M1 vor. Der Nachfolger des im Markt bereits etablierten Spannsystems multigrip punktet durch eine optimierte Grundkonstruktion und schlankere Spannbacken. Damit lässt sich die Teiledichte nochmals erhöhen. Mehr aufgespannte Werkstücke auf 3-, 4- oder 5-Achsen-Maschinen stehen wiederum für längere Maschinenlaufzeiten und sorgen für kürzere Durchlaufzeiten pro Teil.
Variabler Baukasten

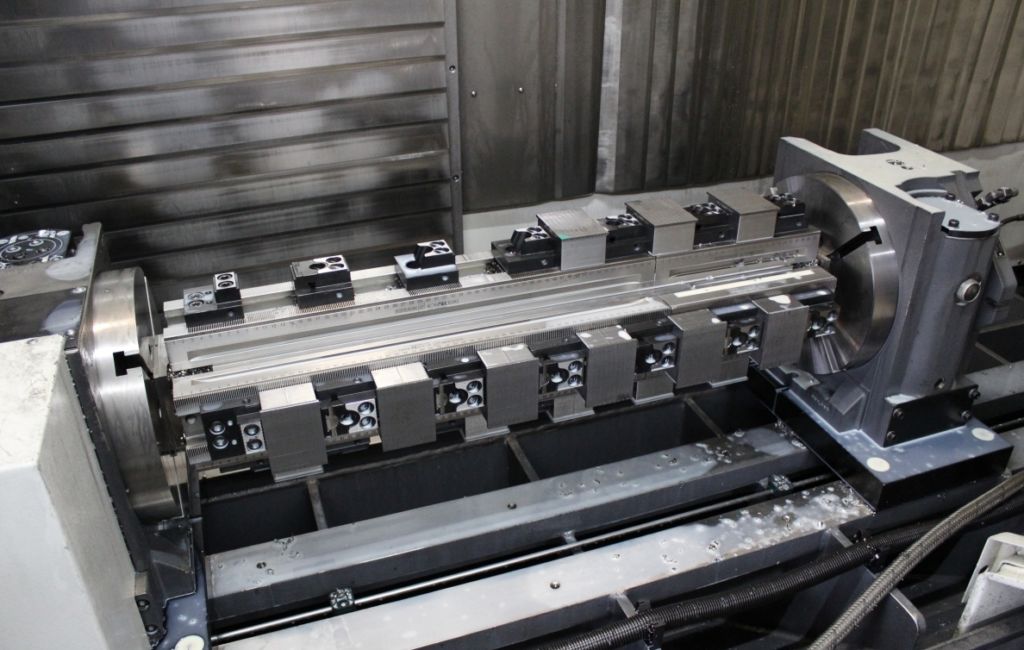

Bestehend aus den M1-Grundelementen – Backen fest, Spannschienen und Verstellbacken – lassen sich individuell angepasste Werkstück-Spannsysteme zur wiederholpräzisen Aufnahme einzelner oder mehrerer Werkstücke einer Größe oder verschiedener Dimensionen erstellen. Darüber hinaus bieten Verbindungselemente die Möglichkeit, zwei oder mehrere Spannschienen zu einem System zu fügen. Damit sind noch mehr Bauteile oder auch sehr lange Werkstücke hochgenau und prozesssicher fixierbar. Das Aufspannen des Mehrfach-Spanners M1 kann auf verschiedene Art erfolgen: direkt auf dem Maschinentisch mit einem Ausrichtset für T-Nutentische, auf Rasterplatten mit Passbohrungen, auf Nullpunkt-Spannsystemen durch Aufnahmebohrungen für Aufnahmebolzen von Schunk Vero-S und Gressel gredoc sowie auf Konsolen, Spannsäulen für Teilapparate und Spanntürmen.
Flexibel nutzbar
Für eine hohe Flexibilität lassen sich die festen Backen um 180 Grad wenden, sie verfügen beidseitig über eine grip-Stufe und sind per Index-Verzahnung einfach versetzbar. Auf den besonders steifen, 90mm breiten und in Längen ab 260 bis 650mm erhältlichen sowie mit gehärteter und geschliffener Verzahnung versehenen Schienen sind die Verstellbacken einfach zu positionieren. Dies geschieht von oben, unterstützt von einem eingelaserten Maßstab. Zudem gibt es nur eine Schraubengröße am gesamten System, womit das Werkzeughandling auf ein Werkzeug reduziert ist. Der schnelle Spannbacken-Wechsel auf den Fest- und Verstellbacken (Niederzugbacke 40mm, Parallelspannbacken mit 40, 65, 90mm, Pendelbacke grip 90mm) erfordert lediglich das Ausschrauben, Abnehmen, Aufsetzen, Einschrauben – fertig.
