Damit die Spannung steigt

Allmatic-Jakob Spannsysteme erweitert seine Produktpalette mit hydraulischen Spannsystemen für die Baureihen NC8 und T-Rex 125. Einsatzgebiete sind Bearbeitungsmaschinen in der Serienfertigung sowie Bereiche mit einer hohen Automation. Die hydraulischen Schraubstöcke sorgen für ein rasches automatisiertes Spannen von Werkstücken mit exakt definierter Spannkraft und verkürzen so die Rüstzeiten bei gleichzeitig hoher Bearbeitungsqualität.

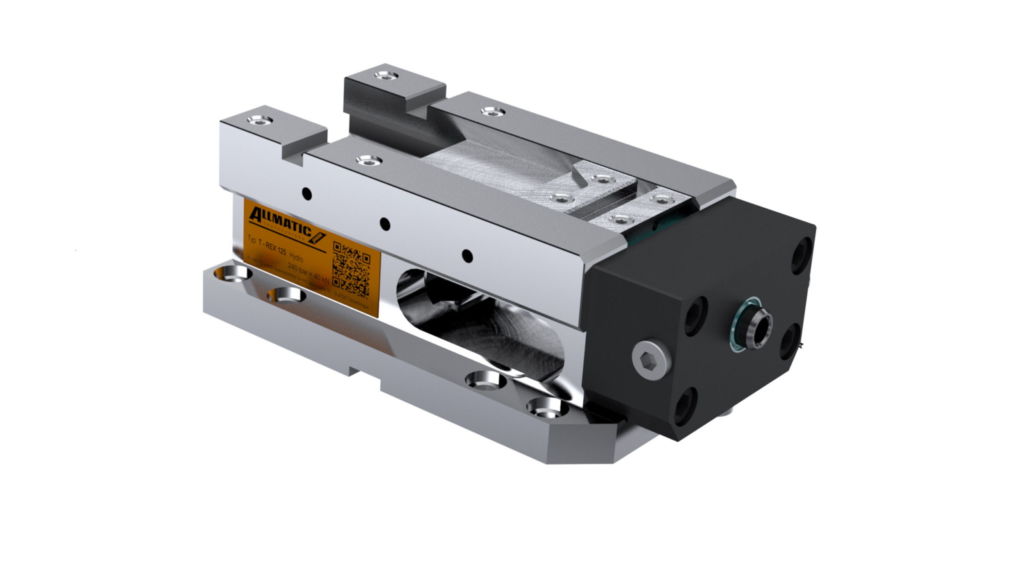

Die hydraulischen Schraubstöcke (im Bild T-Rex 125) gestatten das schnelle automatisierte Spannen von Werkstücken mit genau definierter Spannkraft und reduzieren dadurch die Rüstzeiten bei gleichzeitig hoher Bearbeitungsqualität. – Bild: Allmatic-Jakob Spannsysteme GmbH

In der Metallbearbeitung sind meist hochpreisige CNC-Maschinen im Einsatz, die möglichst unterbrechungsfrei laufen müssen. Es gilt daher, die Rüstzeiten gering zu halten. Eine wichtige Rolle spielen hierbei Spannsysteme zur Aufnahme der Werkstücke. Insbesondere in der Serienfertigung ist für sich wiederholende Bearbeitungsvorgänge ein hoher Automatisierungsgrad oft die Basis für eine wirtschaftliche Produktion. Hydraulische Schraubstöcke gehören hier zur ersten Wahl. Sie erlauben ein Fixieren der Werkstücke in kurzer Zeit mit großer Kraft. Das ständige Wiederholen dieser Spannvorgänge kann zudem immer mit exakt der gleichen Kraft erfolgen.

Für diese Aufgaben hat Allmatic-Jakob Spannsysteme aus Unterthingau das Portfolio um insgesamt sechs hydraulische Schraubstöcke erweitert: Sie ergänzen die Baureihen NC8 (in den Größen 90, 125M, 125L, 160 und 200) und T-Rex mit ihren bewährten mechanischen Spannern. Alle hydraulischen Modelle erlauben standardmäßig das ‚Gripp-Spannen‘, bei dem sich die Zähne an der Backe im Rohteil ‚festbeißen‘.

Allmatic-Jakob Spannsysteme erweitert die Produktpalette mit neuen hydraulischen Spannsystemen für die Baureihen NC8 (im Bild) und T-Rex 125.
Allmatic-Jakob Spannsysteme erweitert die Produktpalette mit neuen hydraulischen Spannsystemen für die Baureihen NC8 (im Bild) und T-Rex 125. – Bild: Allmatic-Jakob Spannsysteme GmbH

>>‚Gripp-Spannen‘ standardmäßig inklusive<<

Geeignet sind beide Baureihen für Werkstoffe bis circa 1.400N/mm² Festigkeit, je nach Zubehör. Die stufenlose Spannkrafteinstellung erfolgt per Regulierung des Hydraulikdrucks am Hydro-Aggregat, die Grobeinstellung des Spannbereichs mechanisch über eine Handkurbel. Die Spannsysteme sind mit einer wartungsarmen gekapselten Hochdruckspindel ausgerüstet – so bleibt der Reinigungsaufwand minimal. Die Spindel enthält einen einfach-wirkenden Zylinder mit Federrückstellung. Auch Spanntürme sind mit den hydraulischen Spindeln ausrüstbar. Darüber hinaus realisiert Allmatic individuelle Lösungen nach Kundenwunsch.

Maschinen automatisieren

Das mechanische Spannsystem der Reihe NC8 ist seit vielen Jahren erfolgreich in vertikal CNC-gesteuerten Fräsmaschinen im Einsatz. Insbesondere bei der Automatisierung von 3- und 4-Achs-Maschinen für die Serienfertigung ist die hydraulische Variante eine sinnvolle Alternative. Die hydraulische Spindel erlaubt das rasche und sichere Spannen von Werkstücken unterschiedlichster Art mit bis zu 40kN (bei NC8-90 bis 24kN, bei den Modellen NC8-160 und NC8-200 mit bis zu 60kN). Der hydraulische Spannhub ist aufgrund sicherheitstechnischer Vorschriften auf maximal 4,5mm begrenzt, die Führungsbahn induktiv gehärtet und geschliffen. Die Backenbreiten betragen 90, 125, 160 oder 200mm.

Die Backenschnittstelle ist kompatibel zur NC8-/LC-/TC- sowie zur Titan 2-Baureihe. Ein individueller QR-Code auf dem Spannsystem gestattet den schnellen Zugriff auf technische Informationen, Zubehör und Ersatzteile sowie den Kontakt zum Service-Team.

Ideal für 5-Achs-BAZ

Das mechanische Spannsystem T-Rex 125 Hydro hat sich als horizontal einsetzbare Spannlösung auf vertikalen CNC-gesteuerten Fräsmaschinen bewährt. Seine Stärken liegen beim automatisierten Einsatz auf 5-Achs-Bearbeitungszentren (BAZ) in der Serienfertigung. Dort garantiert es ein sicheres und schnelles Spannen von Rohteilen, Brenn- und Sägeschnitten mit Grippbacken sowie das Spannen parallel vorbearbeiteter Werkstücke mit glatten Backen. Ein weiterer Vorteil ist die ausgezeichnete Zugänglichkeit (geringe Störkontur), welche sich mit einer Konsole zusätzlich erhöhen lässt.

Seiten: 1 2Auf einer Seite lesen
